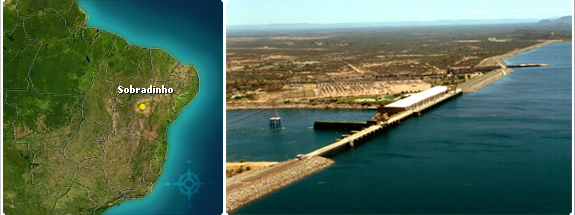

O aproveitamento hidrelétrico de Sobradinho está localizado no estado da Bahia, distando cerca de 40 km a montante das cidades de Juazeiro/BA e Petrolina/PE.​

O Rio São Francisco nasce na Serra da Canastra em Minas Gerais , tendo uma bacia hidrográfica da ordem de 630.000 km2, com extensão de 3.200 km de sua nascente à foz em Piaçabuçu/AL e Brejo Grande/SE.

O Aproveitamento Hidrelétrico de Sobradinho está instalada no São Francisco, principal rio da região nordestina, com área de drenagem de 498.968 km2 , bacia hidrográfica da ordem de 630.000 km2, com extensão de 3.200 km, desde sua nascente na Serra da Canastra em Minas Gerais, até sua foz em Piaçabuçu/AL e Brejo Grande/SE.

A Usina está posicionada no rio São Francisco a 748 km de sua foz, possuind

o, além da função de geração de energia elétrica, a de principal fonte de regularização dos recursos hídricos da região.

O reservatório de Sobradinho tem cerca de 320 km de extensão, com uma superfície de espelho d'água de 4.214 km2 e uma capacidade de armazenamento de 34,1 bilhões de metros cúbicos em sua cota nominal de 392,50 m, constituindo-se no maior lago artificial do mundo, garantindo assim, através de uma depleção de até 12 m, juntamente com o reservatório de Três Marias/CEMIG, uma vazão regularizada de 2.060 m3/s nos períodos de estiagem, permitindo a operação de todas as usinas da CHESF situadas ao longo do Rio São Francisco.

Incorpora-se a esse aproveitamento de grande porte uma eclusa, de propriedade da CODEBA - Companhia Docas do Estado da Bahia, cuja câmara tem 120 m de comprimento por 17 de largura permitindo às embarcações vencerem o desnível de 32,5 metros criados pela barragem, garantido assim a continuidade da tradicional navegação entre o trecho do Rio São Francisco compreendido entre as cidades de Pirapora/MG e Juazeiro/BA - Petrolina/PE.

Compreendem o represamento de Sobradinho as seguintes estruturas: barragem de terra zoneada com 12.000.000 de m3 de maciço, altura máxima de 41 m e comprimento total de 12,5 km; casa de força com 6 unidades geradoras acionadas por turbinas Kaplan com potência unitária de 175.050 kW, totalizando 1.050.300 kW; vertedouro de superfície e descarregador de fundo dimensionados para extravasar a cheia de teste de segurança da obra; tomada d'água com capacidade de até 25 m3/s para alimentação de projetos de irrigação da região.

A energia gerada é transmitida por uma subestação elevadora com 09 transformadores monofásicos de 133,3 MVA cada um, que elevam a tensão de 13,8 kV para 500 kV.

A partir daí a conexão com o sistema de transmissão da CHESF é efetuada através da subestação seccionadora de Sobradinho 500/230 kV.
